[HowTo] Extender un cable USB por UTP – USB a RJ45

Si necesitás una extensión de cable USB 2.0 y no querés/podés gastar o te gusta apañártelas por tu cuenta como haría MacGyver entonces este artículo te va a venir como anillo al dedo.

Esta mañana navegando por una “comunidad internacional de electrónicos” (un foro de electrónica) en busca de ya ni me acuerdo que cosa, me encontré con un post en el mismo en donde el autor exponía a modo de “aporte” para la comunidad como se las ingenió después de numerosos intentos prueba/error para dar con la combinación que permite crear un extensor casero, una prolongación USB casera usando un cable de red UTP categoría 5e (el mas común y silvestre) y conectores RJ45 como los que se venden prefabricados que le permitió poner en funcionamiento un dispositivo a 10 metros de distancia y que en teoría se podría extender aún mas y pasar el límite de los 20 metros llegado el caso inyectándole alimentación adicional desde un transformador cualquiera que pueda entregar +5V (la mayoría de los cargadores de celular por ejemplo. De algún teléfono celular viejo te tiene que haber quedado por lo menos uno tirado por ahí juntando tierra).

Me sirvió para enterarme de que en distancias mayores a 3 metros, el problema con las conexiones USB no es tanto la atenuación del cable ni la retransmisión por las altas frecuencias, si no mas bien el ruido en el cable, con lo que un cable “mallado” soluciona todo el inconveniente. A modo de mallado, el autor aprovecha el mismo trenzado que compone el cable UTP y por lo visto funciona.

Me pareció tan buena la idea que me tomo la libertad de reproducir la información del post a continuación para que le llegue a la mayor cantidad de gente posible.

Primero un poco de teoría, la composición de los cables.

El cable USB está compuesto por 4 cables:

  1. El que lleva la tensión [+5V]
  2. El negativo del que lleva los datos [D-]
  3. El que lleva los datos [D+]
  4. El negativo de +5V, conectado a chasis o tierra [GND]

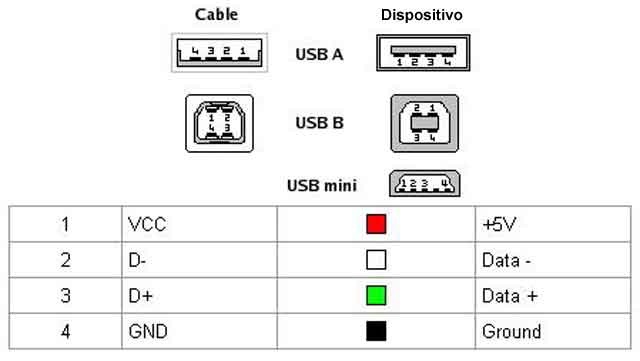

Pinout de conectores USB

El pinout - La nomenclatura de los pines de los conectores USB

Los cables mas importantes, que trabajan a alta frecuencia y podrían inducir ruido sobre los demás son Data+ y Data- así que mallando estos dos y mallando el positivo global –el +5V-, el problema queda solventado.

El cable de red UTP, está compuesto por 8 cables:

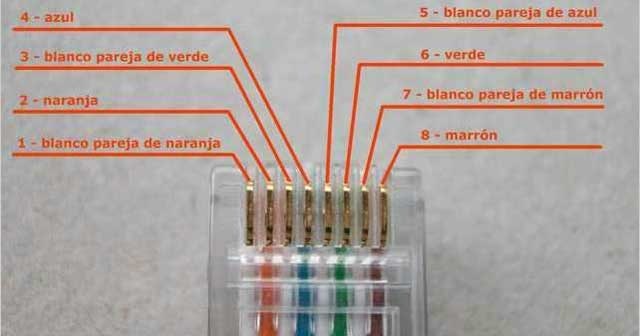

UTP-B

Conector RJ45 armado siguiendo el esquema B

Con lo que bastaría con usarlos de a pares, por ejemplo conectando el blanco pareja del color siempre a GND para que haga las veces de “malla” quedaría:

  1. Naranja ————————————–> +5V
  2. Blanco pareja del naranja ————-> GND
  3. Azul ——————————————-> D-
  4. Blanco pareja del azul —————–> GND
  5. Verde —————————————-> D+
  6. Blanco pareja del verde —————> GND

Los cables marrón y blanco pareja de marrón se pueden usar como mallado adicional conectándolos a la parte metálica externa del conector USB para que funcione realmente como un conector USB 2.0 o bien se pueden dejar libres para inyectarle tensión al circuito desde un transformador adicional, a gusto del lector.

Ahora si, manos a la obra:

Si bien se podrían soldar o unir directamente cable con cable –si los vas a unir, altamente recomendado el uso de espaguetis termo-contraíbles– una solución mucho mas elegante es hacerte de dos conectores RJ45 hembra como estos:

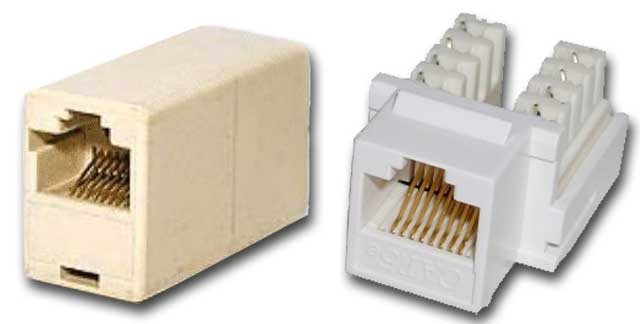

conectores_rj54_hembra

Conector RJ45 hembra-hembra y Jack RJ45 para encastrar en roseta.

El primero es un simple RJ45 hembra-hembra y es muy económico, se puede desarmar para soldarle los cables internamente. En el segundo caso, lo que ves es un Jack RJ45 para roseta, no se puede armar sin disponer de la herramienta percutora correspondiente.

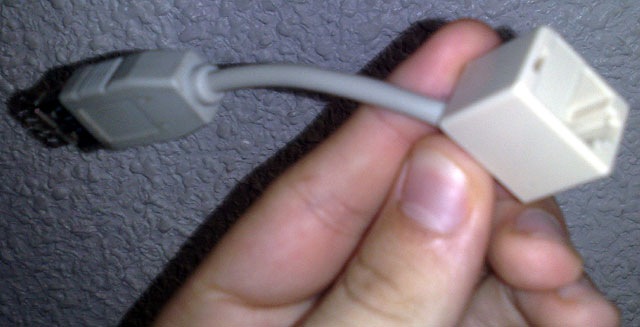

Si ya disponés de todos los materiales, el resto es coser y cantar, o mas bien debería decir “soldar y yapar”. Basta con que conectes todos los cables entre si siguiendo el esquema anterior –o el que mejor te venga en gana– para hacerte con el súper adaptador casero y de todo por dos pesos de USB a RJ45 y viceversa. El resultado final, podría quedarte como algo similar a esto:

modelo_terminado

También se podría llegar un poco mas lejos inclusive, me atrevería a decir que se tiene que poder extender un cable USB a mas de 100 metros si en lugar de usar UTP usás STP, el que se conoce como categoría 6, conectando el mallado del mismo al chasis metálico del conector USB y usando los dos pares que sobran para inyectar tensión. Ya voy a hacer mis experimentos y volveré con las conclusiones.

Todos los créditos para un tal “Wideru” que escribió este post en los Foros de electrónica.

35 comentarios

  1. por fin, despues de mucho buscar por la web, encuentro lo que estaba buscando, lo voy a probar primero cortando un cable viejo que tengo, en plan rapido , para ver si me funciona, es que necesito unos 11 metros y si me funciona lo hare como explicas aqui.
    Gracias

  2. Hola, uan duda con este diseño se tiene un alcance de 10 metros sin necesida de utilizar o inyectar alimetacion CD de 5V??, por otro lado es neceario realizar a los extremos el adaptador USN a RJ45 hembra, porque no se suleda o acopplan de laguna manera de fernte alas 2 puntas del cable USB original??

  3. hermano una pregunta.. como le agrego un cargador a esta coneccion? por que yo tengo un modem 3g y se desconecta a cada rato por falta de potencia.. que debo hacer?

  4. Dos cosas que aclarar, se que esto es viejisimo, pero para los que lleguen:
    (1) Esto no es un conversor de datos USB a datos de RED (EN RESPUESTA A: es que quiero conectar la impresora al router…). No lo es, porque lo que el quiere solo es posible en el software. Y el flujo de software o datos (para decirlo facil) es para datos USB no para datos de RED.
    (2)Agregarle un cargador de 5V/2A se hace por los conectores que quedan libres en el cable, miren aqui: http://www.forosdeelectronica.com/f15/aporte-crear-alargador-usb-cable-utp-cable-red-rj45-economico-45604/
    (3)Si no funciona es porque algo quedó mal, esto SI funciona por el simple motivo que el UTP o STP al tener los cables trenzados eliminan muchisimo la atenuación y al ser el STP blindado elimina adicionalmente mucho ruido eléctrico.

    1. Explicandome un poco más, si la salida de la impresora es USB, los datos que fluyen por ahi hablan el idioma USB, si la salida es de RED (rj-45 por utp) el idioma es de red mas compejamente es el idioma de los «siete niveles de red». Osea no puedo simplemente construirme un cable USB convertirlo fisicamente en UTP o STP y ya converti eso.. NO.

  5. Buenas noches, pero es posible crear el cable con un extremo usb macho y otro rj45 macho? seria para hacer la conexion del modem que es rj45 a la pc que es usb. Funcionaria para la transmision de internet? por que hay conversores pero son costosos

    1. Simon no es tan facil ,como lo explicarón antes no es un convertidor propiamente dicho, es una solucion para utilizar cable UTP ö STP para lograr una extención fisica de un cable USB

  6. cuando conecto el usb m dice que no reconoce el dispositivo USB, necesito un driver que de alguna forma le diga que ese será mi red, cómo hago eso.

  7. Hola! interesantisima info.

    Arme dos jack RJ45 cat.5E y probe con un UTP de 1.5 mts y funciona perfectamente.

    Intenté con un FTP cat. 5E con el mismo crimpeado que el de 1.5 mts. pero la computadora no reconoce la impresora conectada en el otro extremo.

    Al conectar en el marrón del FTP la malla del USB en ambos extremos, deja de funcionar el cable, directamente la computadora no detecta que esté conectado, desconecto la malla y vuelvo a recibir el mensaje de dispositivo no reconocido.

    ¿Alguna recomendación mientras sigo probando?

    Gracias!

    1. Agrego info, probe con 20 mts UTP Cat. 6 crimpeado B en ambos extremos (al igual que los cables antes probados), tampoco reconoce el dispositivo.

      Pregunta, para alimentar el circuito ¿debería conectar el + 5 V al marron y -5 V al blanco marron? ¿y de serasí, ¿como se cerraría el circuito? proque en el otro extremo marron y blanco marrón no están conectados a nada.

      Saludos!

      1. Me atrevería a adivinar que su problema está dado por el amperaje de salida de los puertos USB de su computadora. Posiblemente cambiando de puerto USB o agregando amperaje adicional mendiante una fuente de alimentación adicional se resuelva el inconveniente.

        Saludos a usted. Por que acá no se tutea a nadie.

      2. Saludo la falla es que el puerto usb con la malla es muy antigua la unica forma mas recomendada es por USB2.0 O 3.0 O Depende como trae su puerto. yo uso 2.0 y anda bien claro estoy usando un calble UTP de 14 metroTe digo que es un fastido por la malla causa alguna falla por ejemplo de sonido al equipo o otra fallas.

  8. buenas tengo una pregunta esto sirve para memorias usb osea leer y escribir en memoria usb ???
    la verdad pregunto esto por que descompuse mis puertos usb de mi laptop y queria saber si puedo por forma del puerto de internet o por el cd poder meter las entradas usb

  9. Hola! Intento extender el cable usb por utp 5e 13mts aprox., entiendo como se tendría que conectar según la explicación, funciona un ratón óptico usb perfecto, desconecto ese ratón y conecto una placa de sonido usb y no la reconoce. Acudo entonces a lo que dices del par marrón del utp para intectarle tensión, es ahí donde no me queda claro como lo tengo que conectar, tengo el trafo de 5v 0.8amp. Me podrías explicar como conectarlo en cada extremo del cable??? Desde ya muy agradecido por este aporte

  10. Ahhh!!! Disculpá, me olvidaba, como el ratón funcionó, me compré un hub usb de 4 puertos con alimentación (trae fuente) desconecto el ratón, conecto el hub, me aparece el cartel de error de usb y comienza a parpadear la 2º pantalla adonde quiero llegar con esa extención usb, le desconecto la fuente al hub, funciona bien la pantalla pero no el hub. Si me podrías guiar un poco en este conflicto que tengo te estaré agradecido. Muchas gracias!!!!!

  11. Hola soy nuevo en esto y apenas comienzo a hacer mis primeros experimentos, lo que quiero saber exactanente es lo siguiente: Tengo 4 cable de mi USB y 8 de mi RJ45, entonces me pregunto, cual va cual?, Gracias

  12. Perdona compañero, pero el Cable STP hay de caterogia 5 y 5e también. Tenemos el UTP que no va apantallado, el FTP que va apantallado alrededor de todos los cables y el STP que tiene apantallado los cables internos como elrededor de estos. Y los hay en todas las categorías, el STP no es exclusivo del categoría 6.

  13. Buenos dia. ¡¡necesito saber hasta cuanto metro llega ponteciando el usb??? y otra cosa yo ahora uso 14 metro o mas, y me anda bien a USB 2.0 la unica falla es que a veces no se si sera la sona, o por la señal que deja de responder me explico, que se conecta a una conexion ejemplo que si dura 1 hora y despues te dice sin acceso a internet, que podria hacer esa falla sera por la distancia y la venida de USB datos + y datos – no anda bien o a alguien que tenga el mismo problema que yo que ya aya resuelto para que me explique bien porfa. porque en USB En voltaje de 5v me da 5.27v en uso baja a5.16v Claro yo no estoy usando cargadores normal Uso otra fuente de poder aparte para eso mismo trabajo

  14. Buenas: yo estaba buscando esto mismo, la pregunta es funcionara para lo que necesito hacer con este adaptador de usb a RJ45, lo que yo quiero hacer es usar un router wifi usb con antena para colocarlo en una vieja antena de TV Satélital, la cual sera usada como amplificadora de señal wifi. El tema es si yo conecto el cable usb al utp, tengo que conectar alguna alimentación para el ruter wifi usb que voy a colocar o se alimenta solo con el cable upt al conectarlo a la pc?

  15. Porque nadie pone lo que realmente todo mundo quiere el diagrama del convertidor ethernet a USB.
    Mi problema quiero hacer un repetidor con módem viejo pero no me puedo conectar a módem primario me comparten wi fi pero el módem no funciona como extensor y repetidor sin cable. No tengo una antena a la entrada wan pero si tengo una antena rompemuros pero su salida es USB entonces no puedo adaptarla al módem como antena wan y haci configurarlo como extensor. No sé si me explico, bueno en teoría yo ya me cansé de buscar el diagrama del adaptador ethernet a USB y nadie lo pone mejor he visto otras entradas a la USB, ejemplo de impresora a USB, de Celular a USB, de coaxial a USB, de microusb a USB, de X a USB, pero ninguna de ethernet a USB y las que aparecen dicen no cumple las funciones de un adaptador ethernet a USB entonces que a nadie se le a ocurrido ver su funcionamiento y diagrama. Si existen esos adaptadores entonces se pueden hacer.
